 Quelques rappels sur le "SHIFTLIGHT" :
Il s'agit d'un montage permetant d'avoir une information sur un régime moteur défini.-
Ce régime est ajusté à grace à un simple potentiomètre.
-
Quand le régime choisi est attends un relais est actionné ce qui permet ensuite :
-
- d'allumer un témoins lumineux permettant d'avertir qu'il est temps de changer de rapport de vitesse
-
- de couper le moteur fin de le protéger lors de sur-régimes
-
...
-
Dans ce module il y a deux consignes chacunes réglable indépendament grâce à deux potentiomètres
I - Raccordement du contrôleur
-
Bornier 3 pts : Alimentation
| Pin
|
Désignation
|
| 1
|
12V après contact
|
| 2
|
masse
|
| 3
|
Bobine d'allumage
|
Bornier 3 pts : Sortie Relais seuil 1
| Pin
|
Désignation
|
| 1
|
Contact NO
|
| 2
|
Commun
|
| 3
|
Contatc NF
|
Bornier 3 pts : Sortie Relais seuil 2
| Pin
|
Désignation
|
| 1
|
Contact NO
|
| 2
|
Commun
|
| 3
|
Contatc NF
|
|
 |

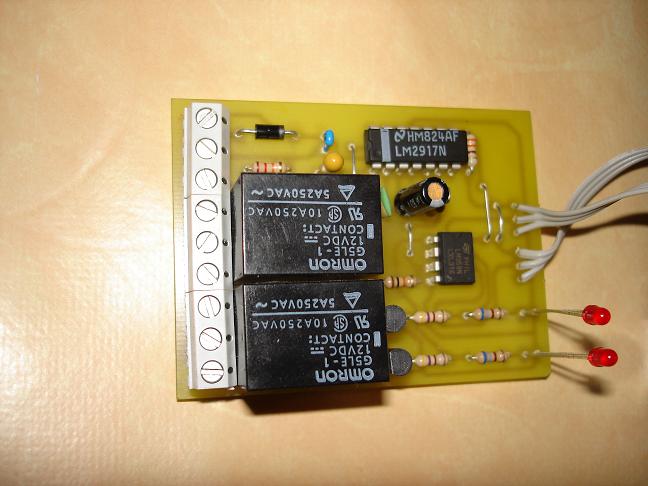

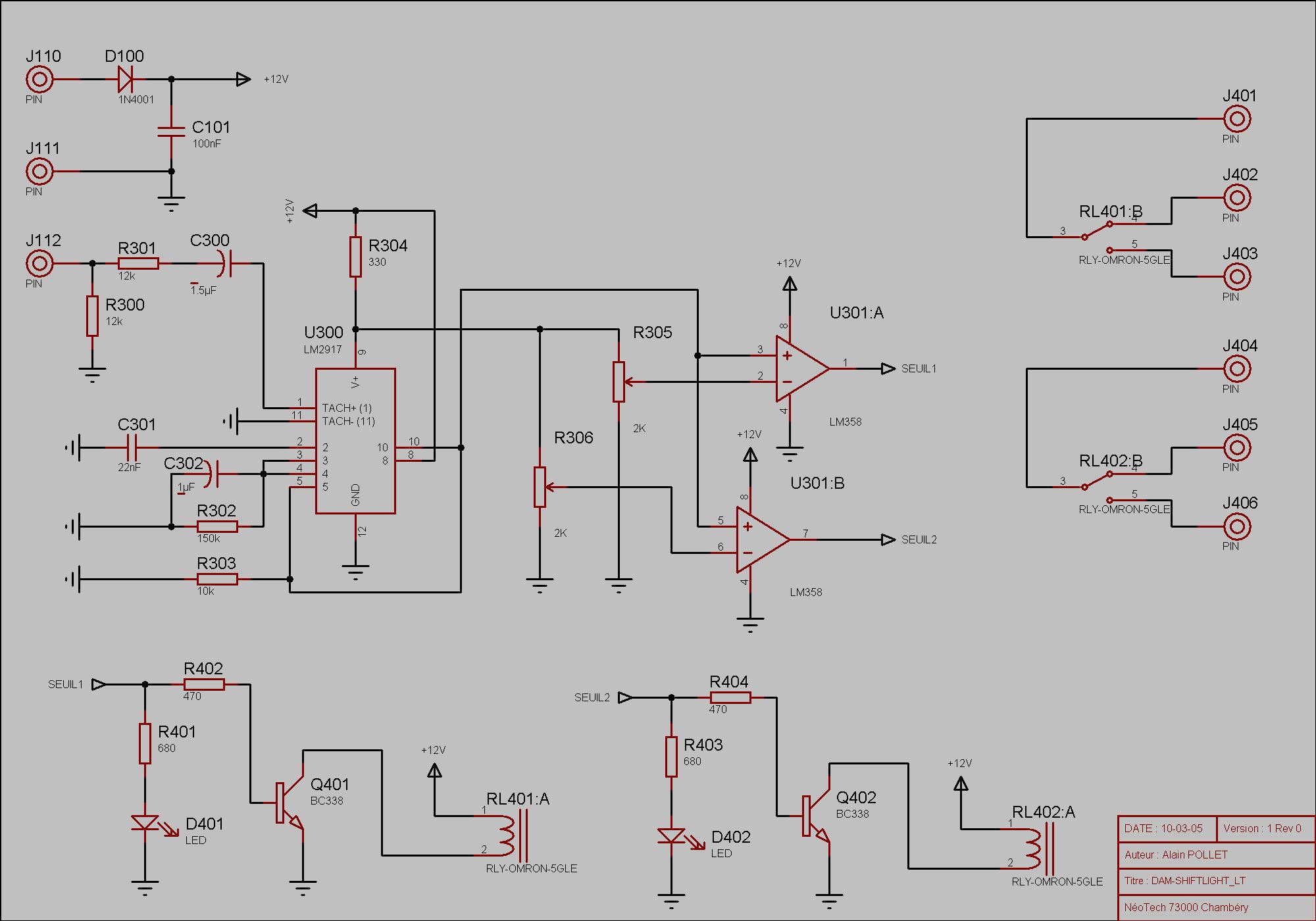

II - Schéma du contrôleur DAM-SHIFTLIGHT/100
-
III - Réglage du contrôleur
-
xxXXXxx
IV - Si vous chercher ce contrôleur tout monté ...
