PRESENTATION

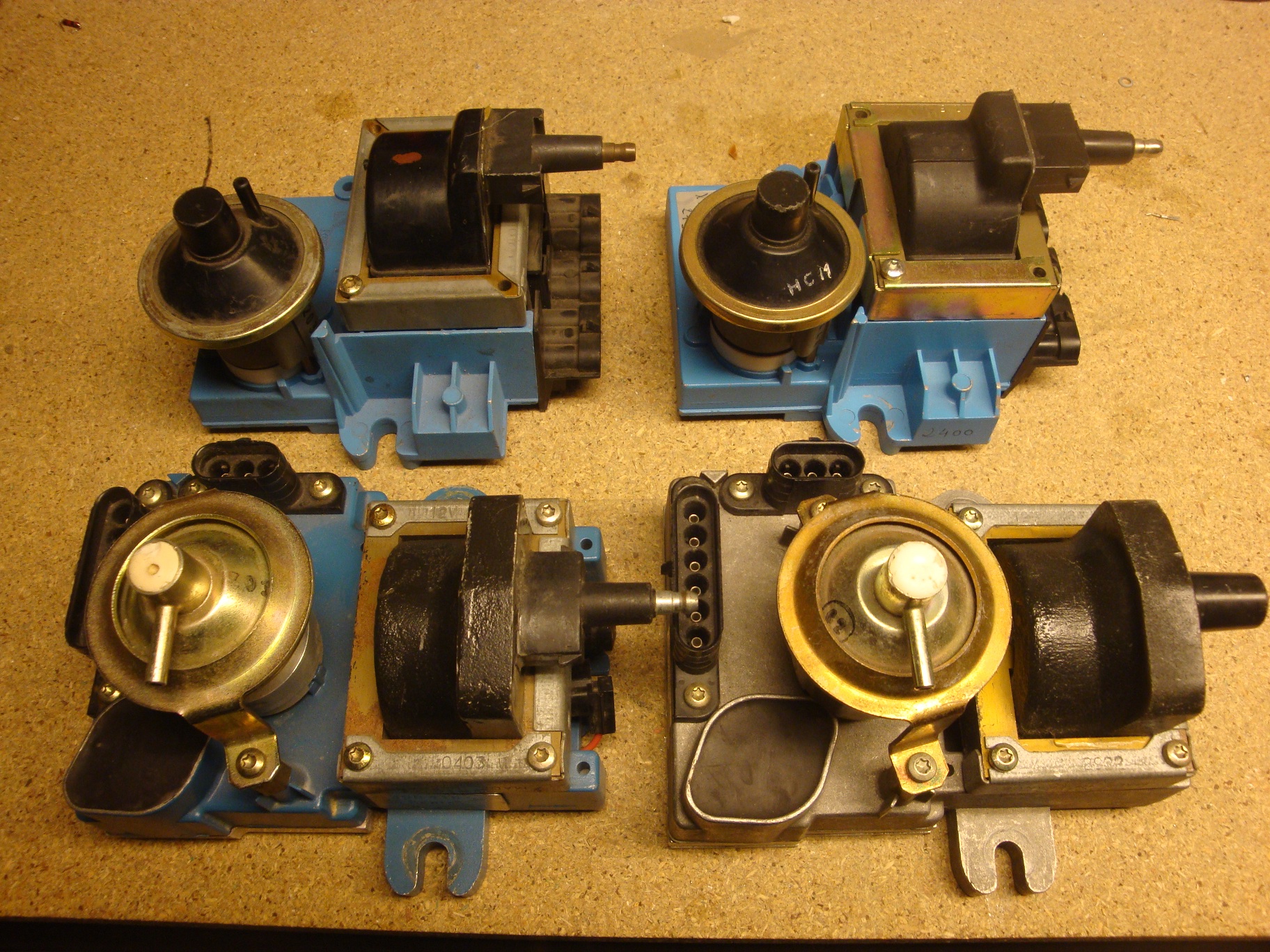

Voici les AEI programmables officiel de RENAULT servant au développement des courbes d''avance à l''allumage lors des essais moteurs

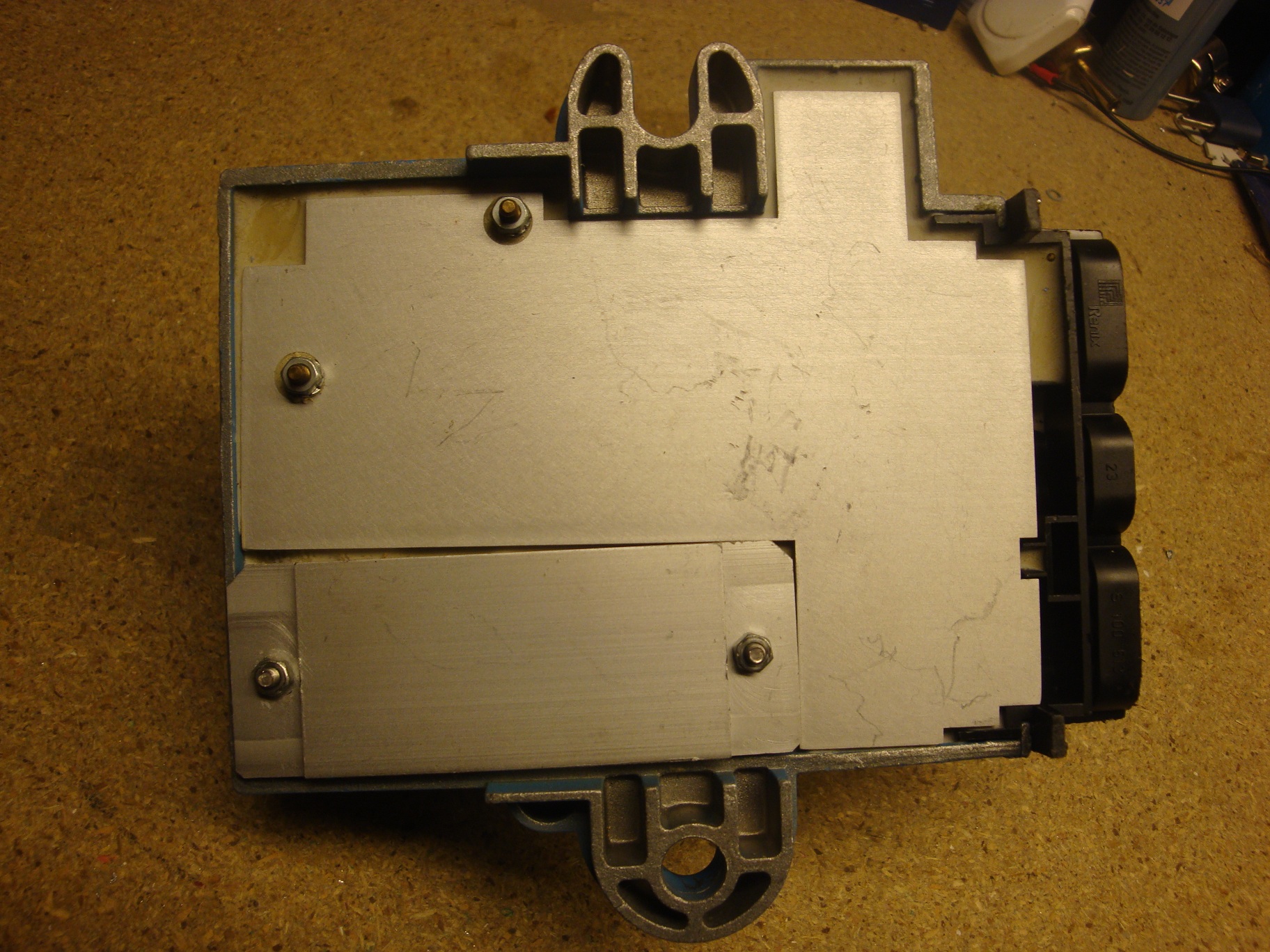

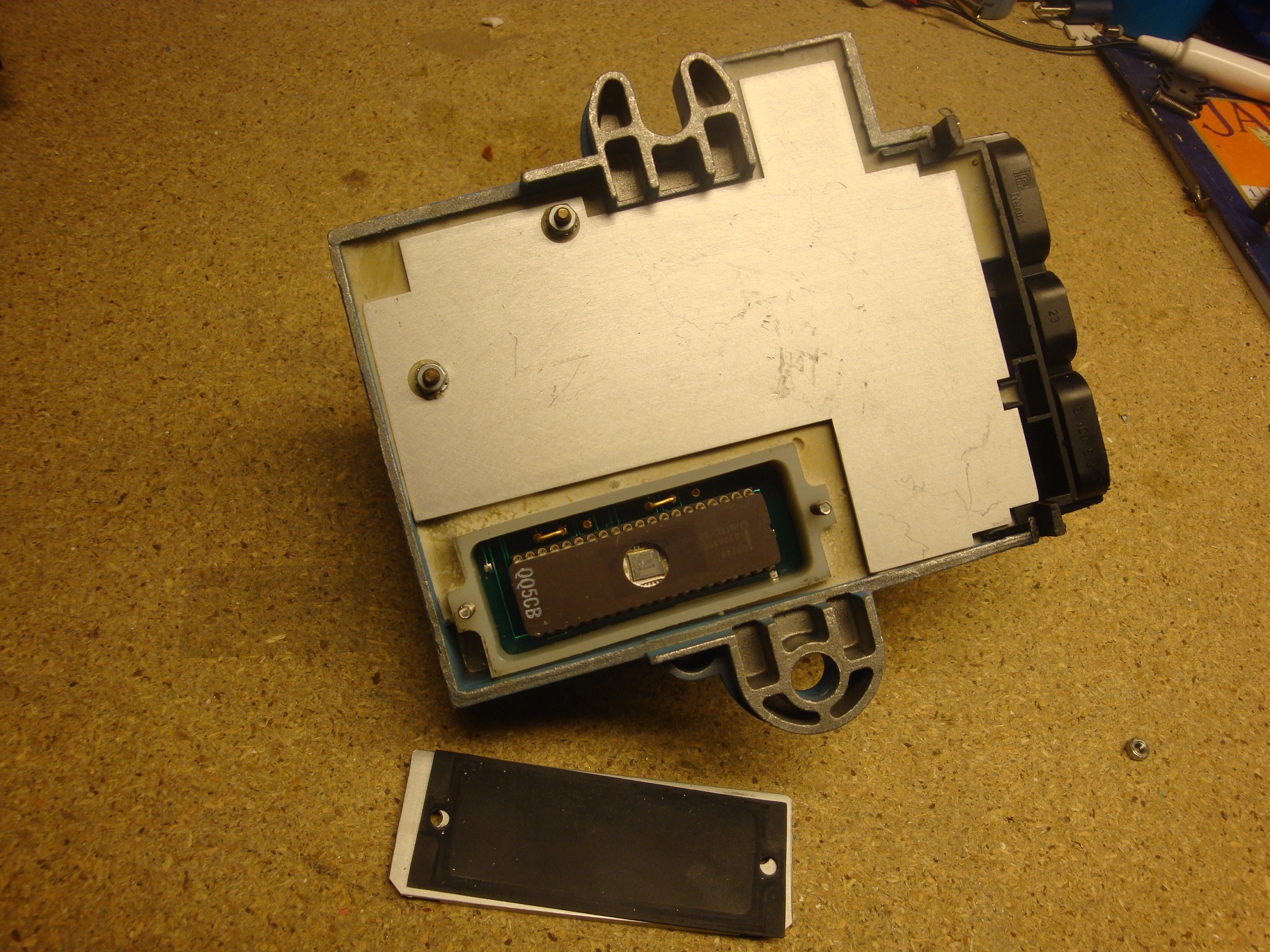

Ils sont très caractéristique par leur couleur "BLEU" ansi qu''une trappe sur la face arrière permettant d''extraire le microcontroleur et de le reprogrammer avec une nouvelle stratégie moteur

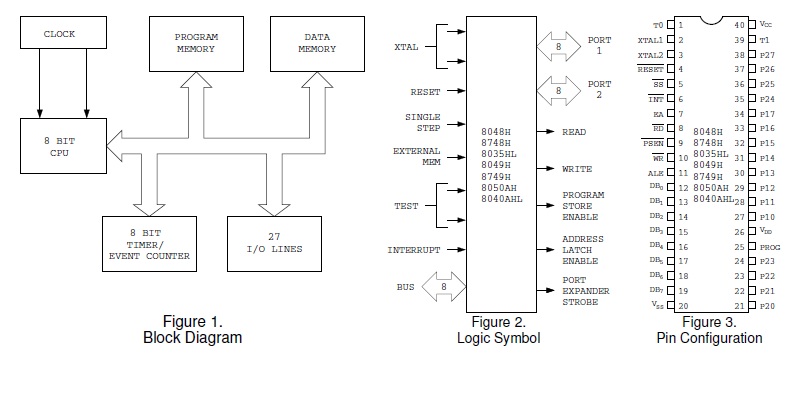

Le microcontroleur utilisé est un MCS-48 développé par INTEL dans les années 70-80

La version utilisé est le 8048, plus exactement le 8748 pour la version UVPROM (effaçable au ultra-violet) DIL 40 broches

Documentation MCS-48 PDF

Processeur 8 Bits avec 1K octets de ROM et 64 Octet de RAM

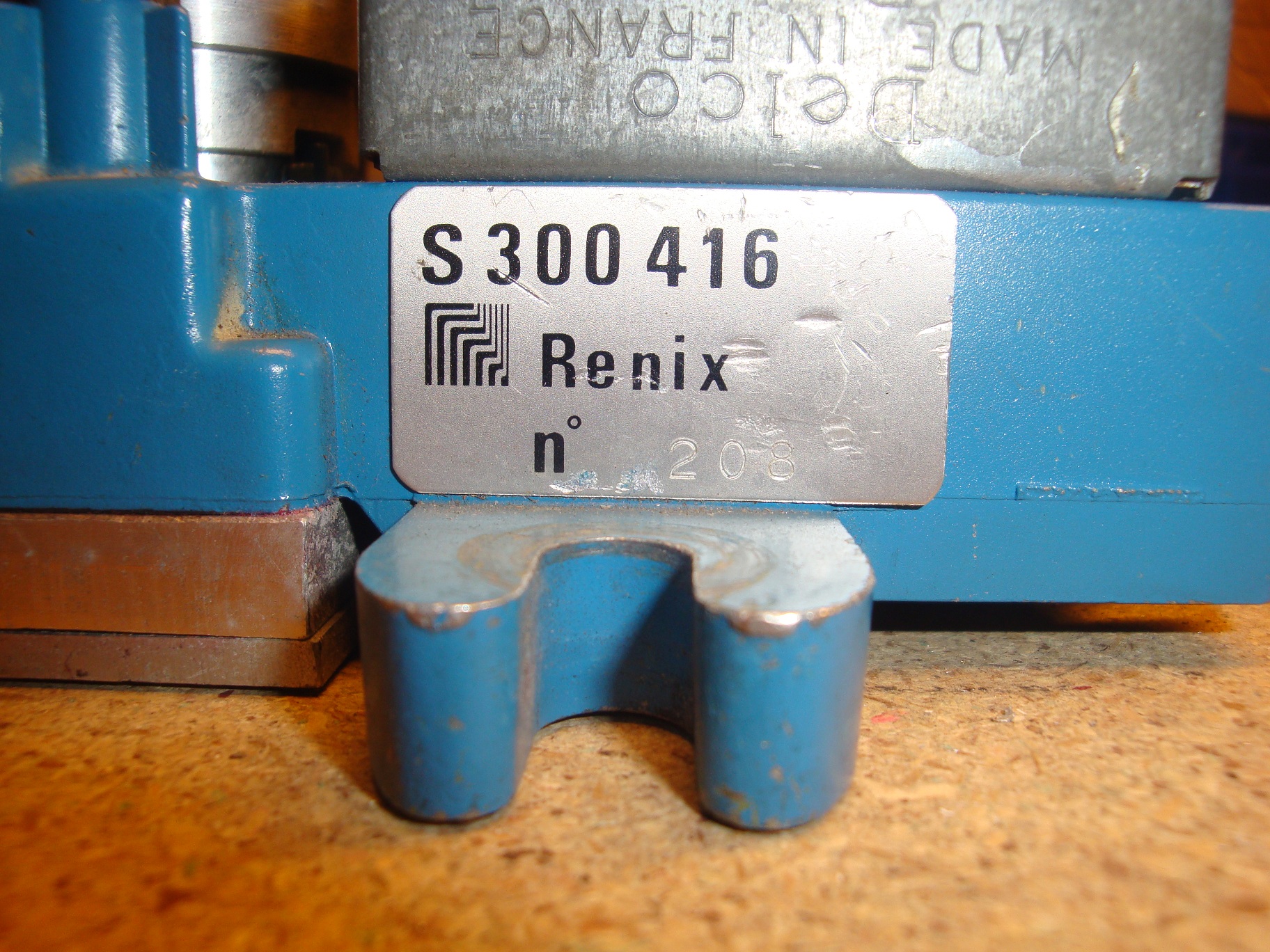

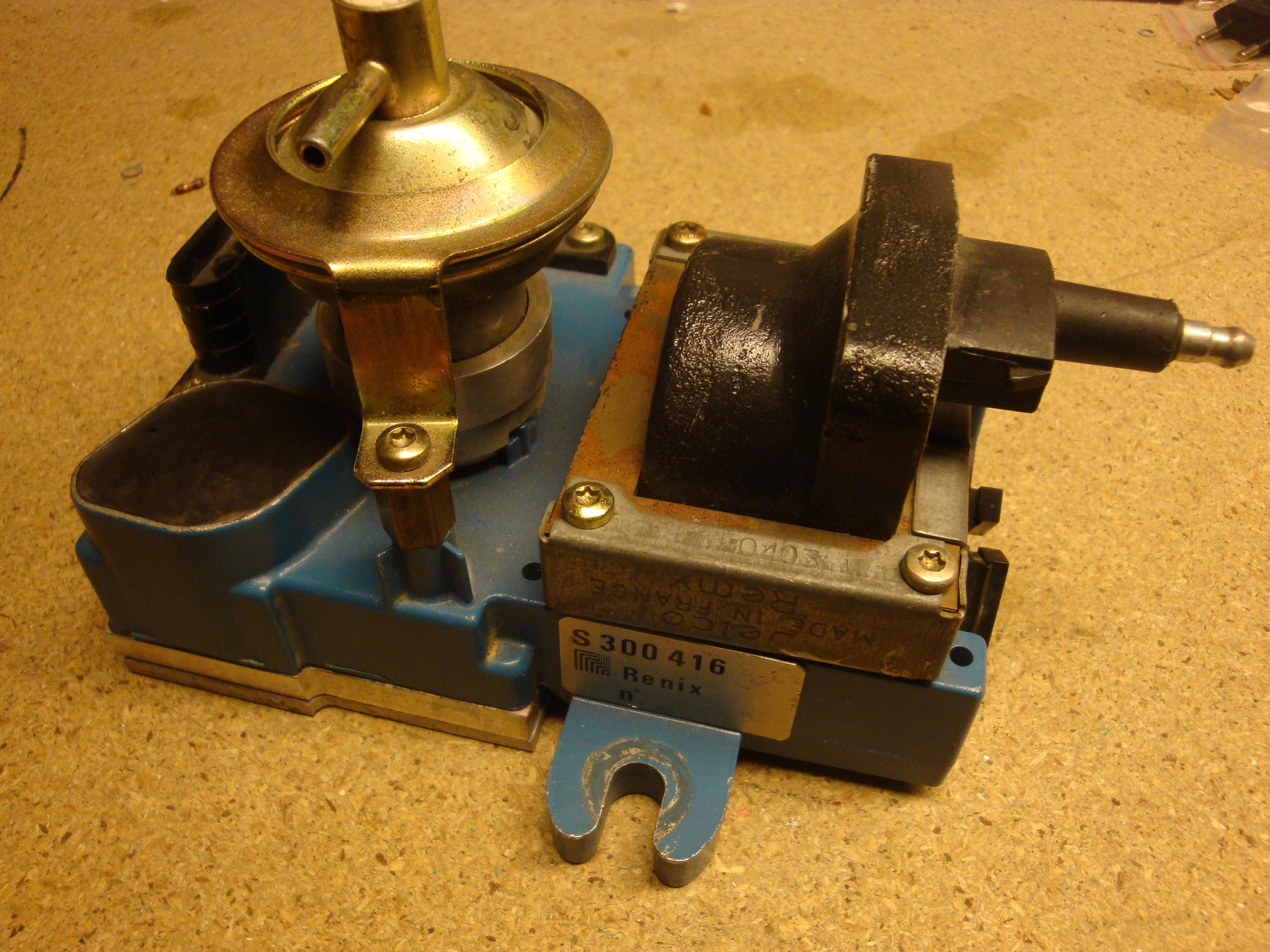

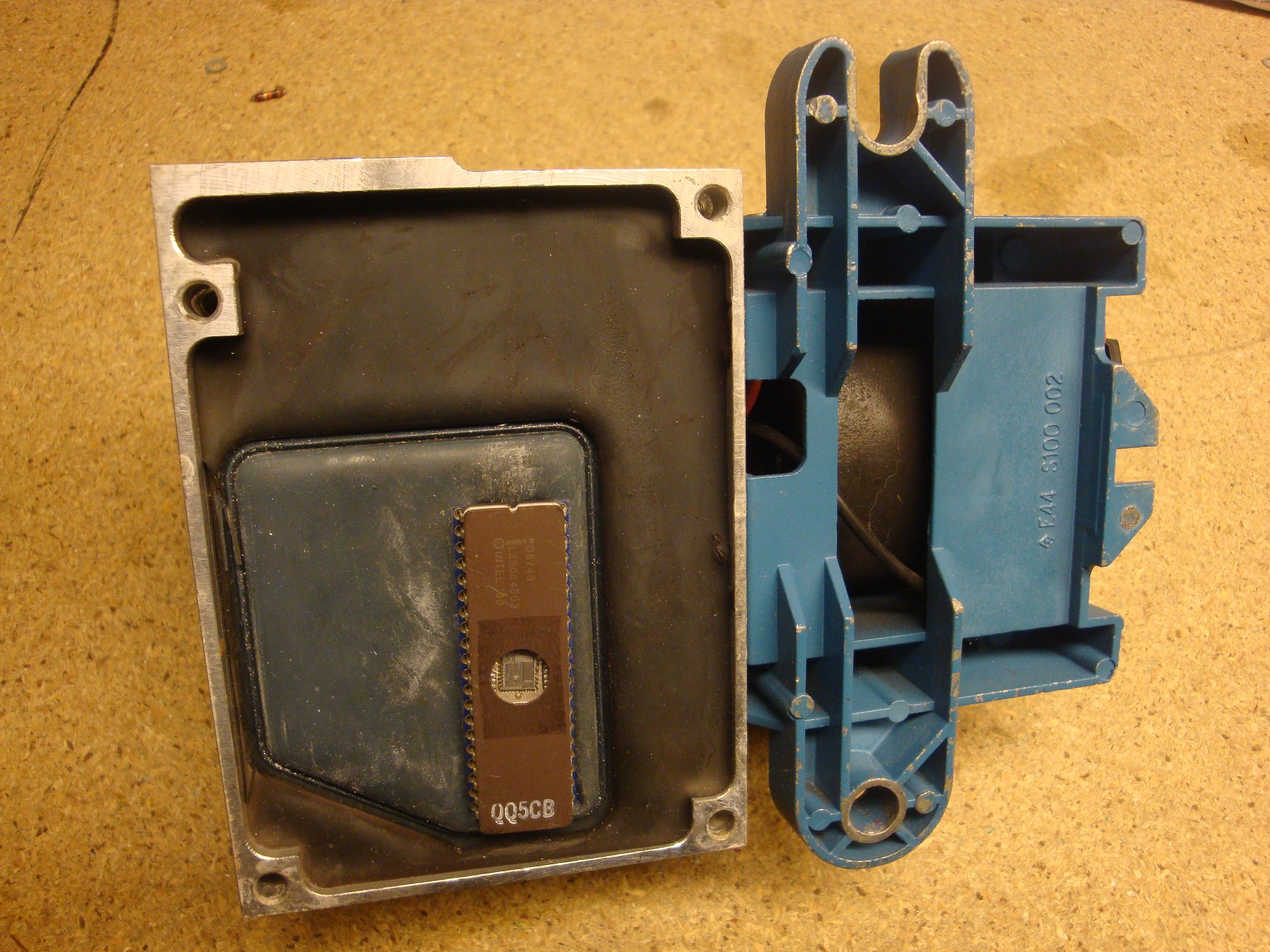

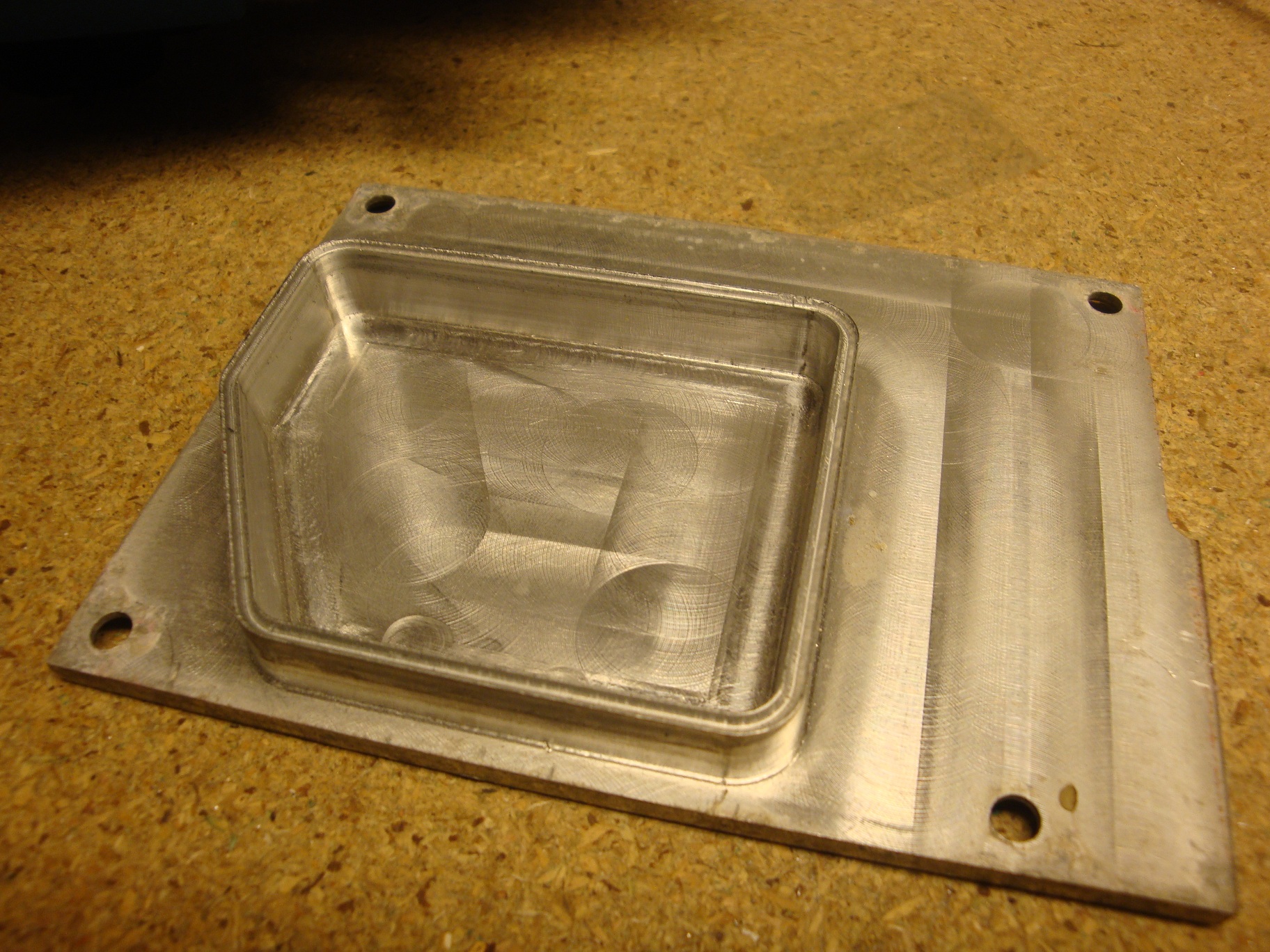

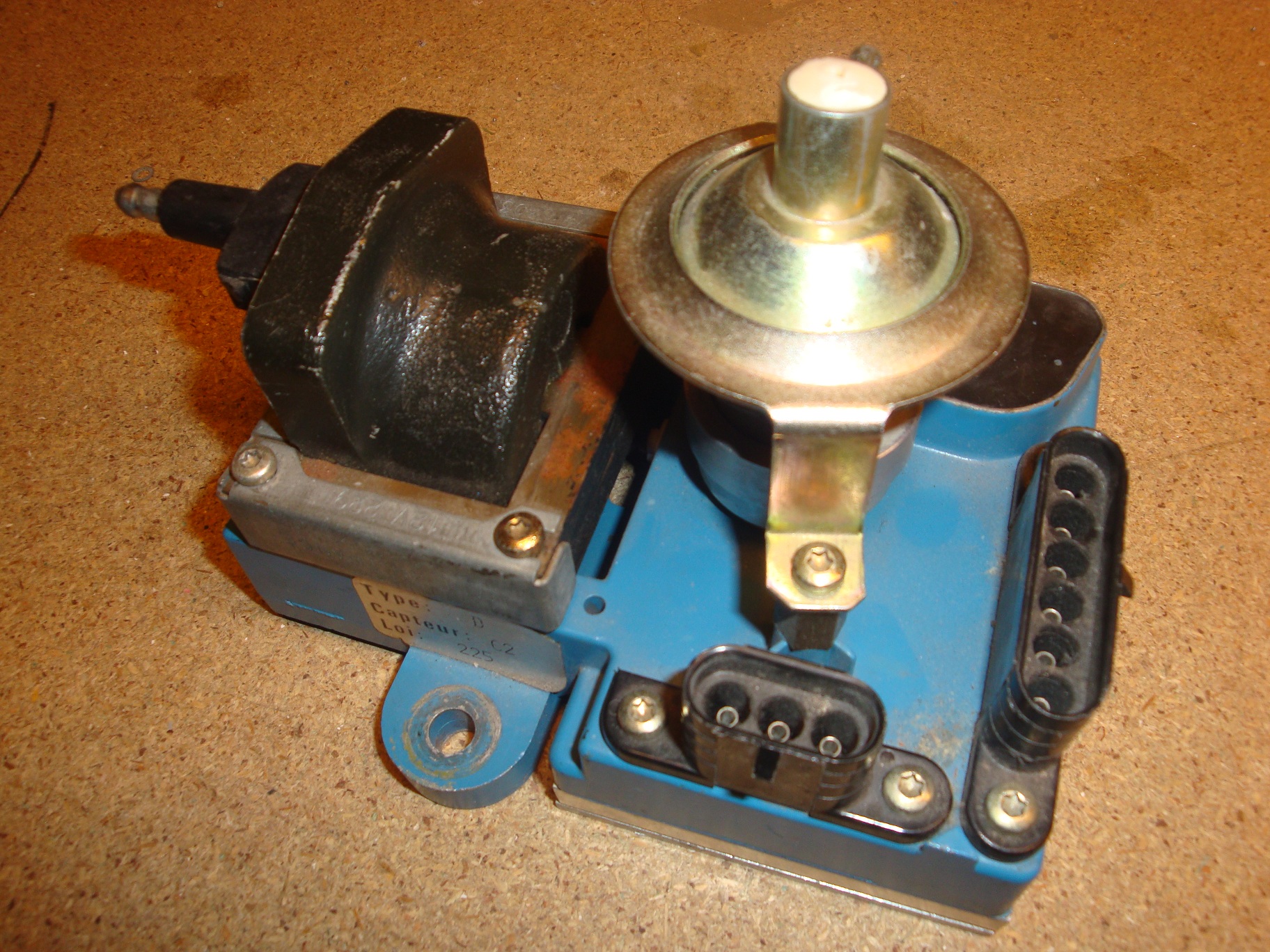

BOITIER TYPE D

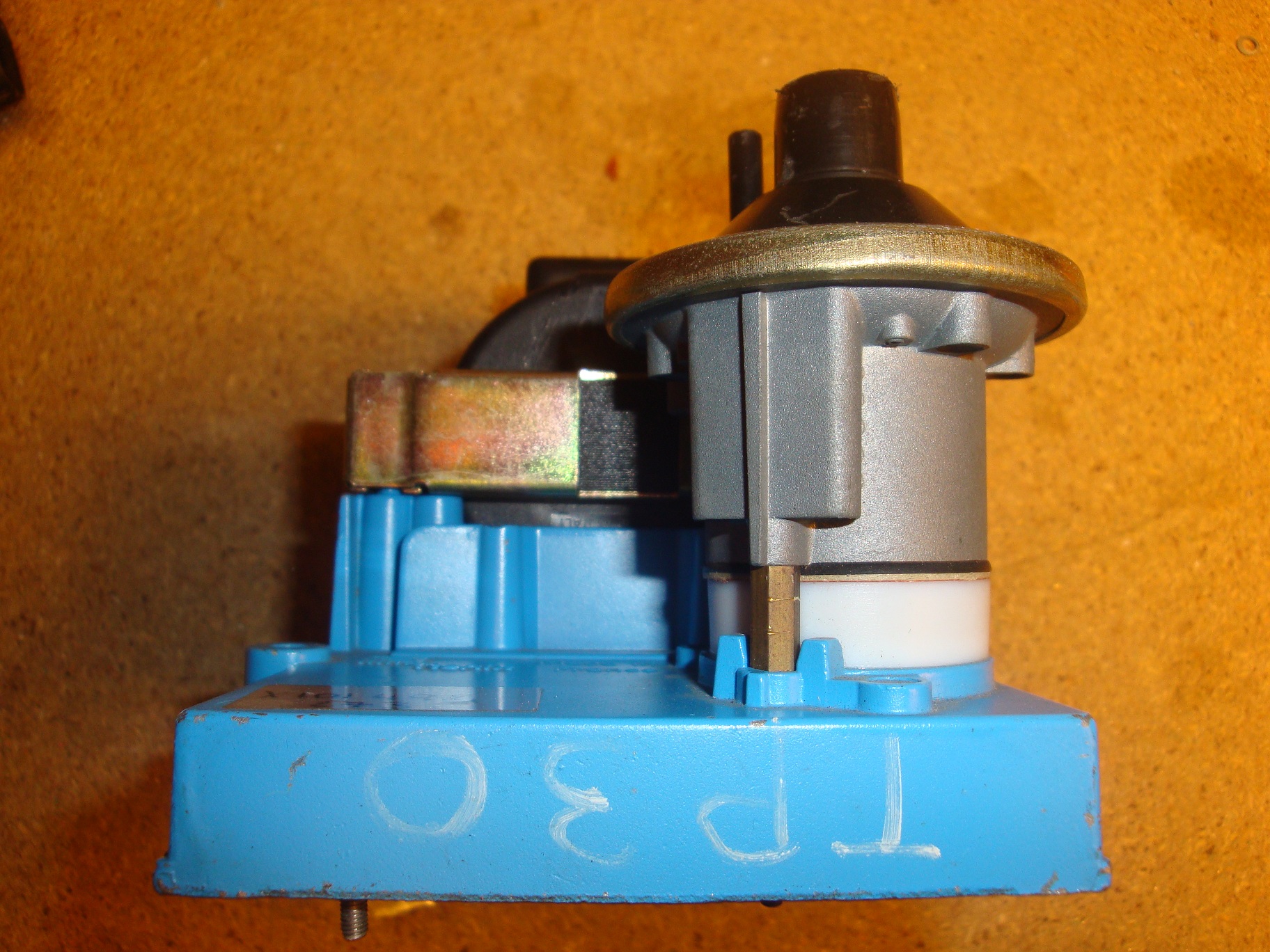

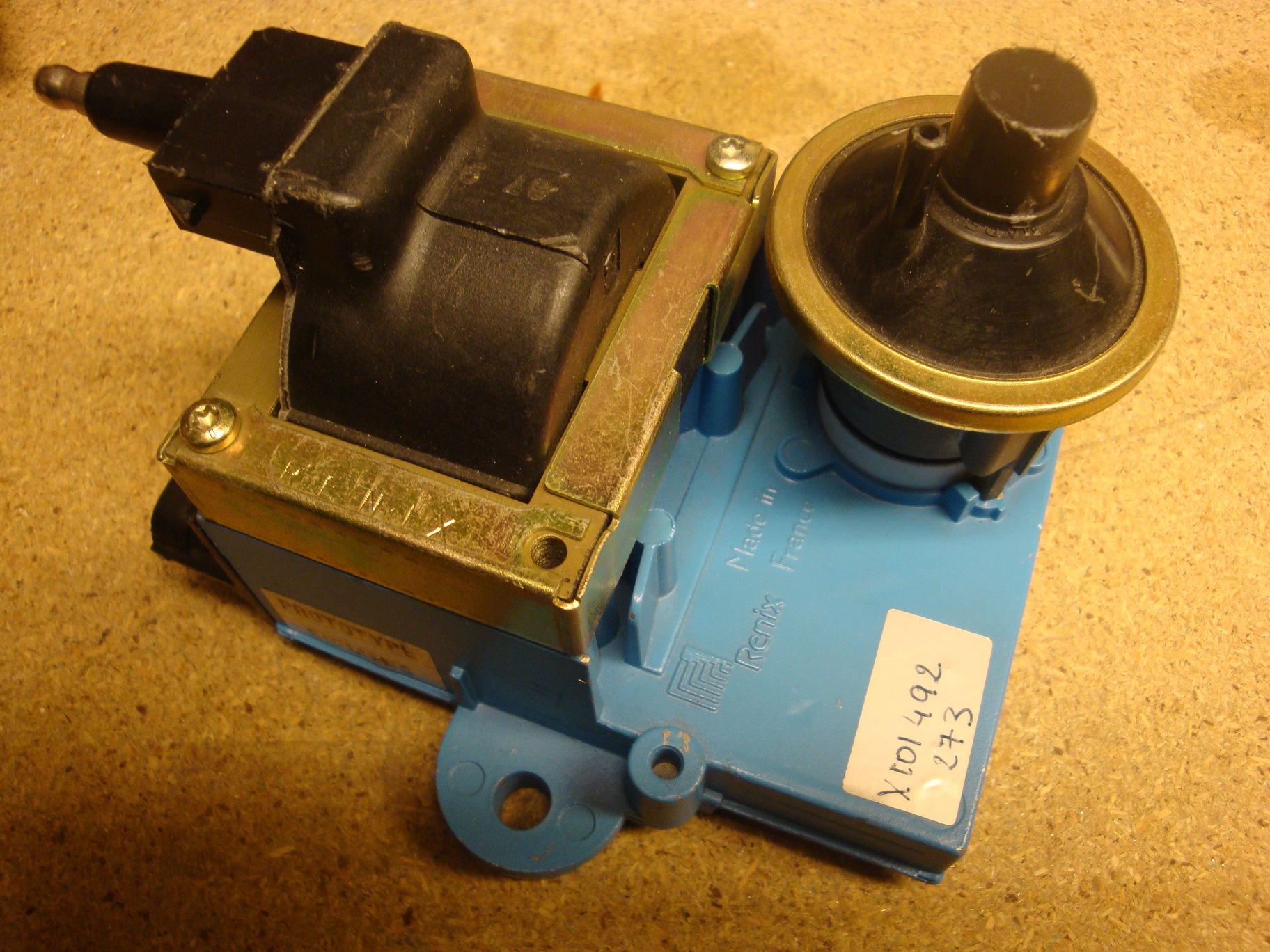

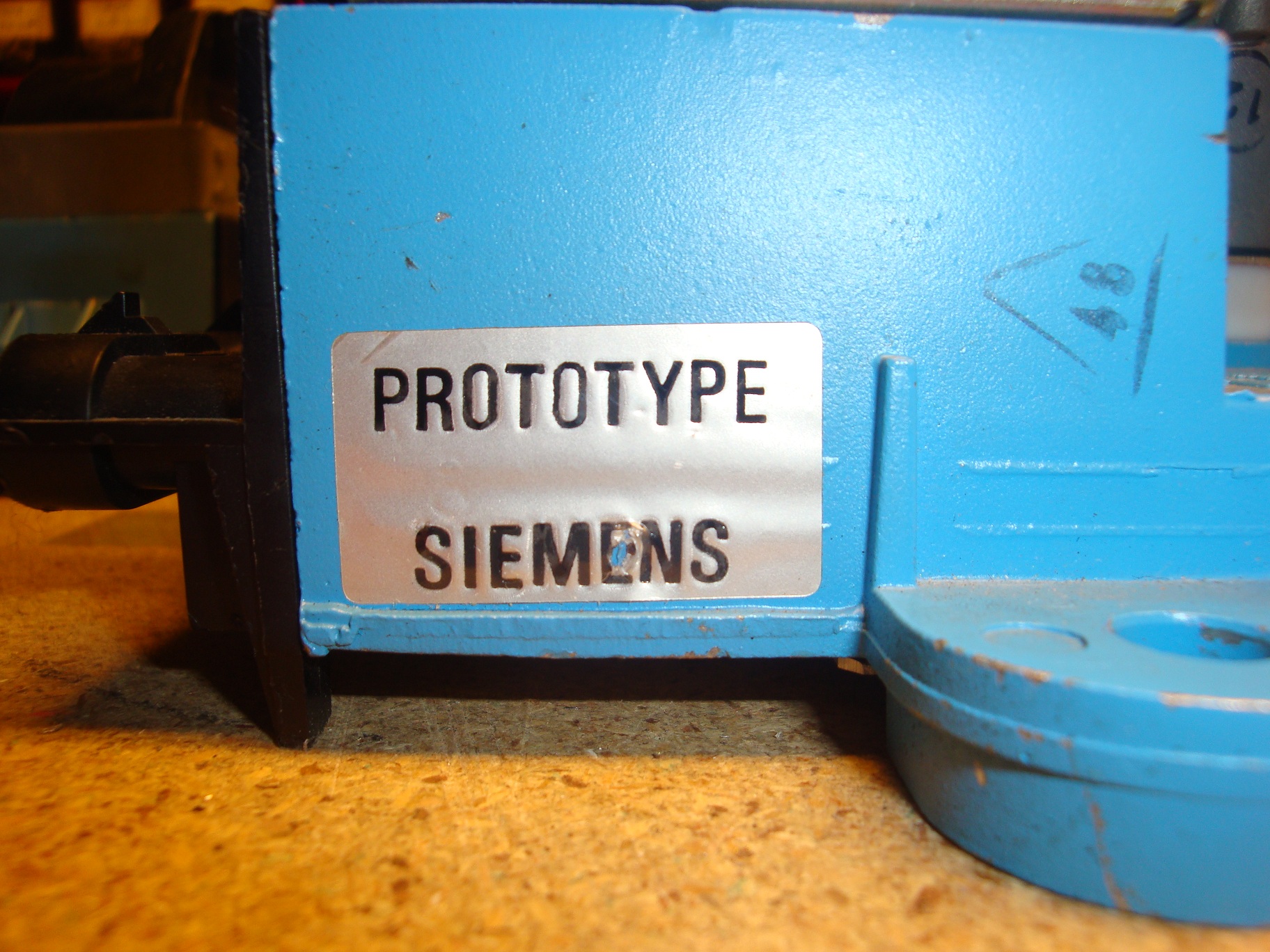

BOITIER TYPE F




LE PROCESSEUR



N° BROCHE SYMBOLE CODE SIGNAL CARACTERISTIQUES
1 T0 FAC Top -16° avant PMH
2-3 XTAL HORLOGE µP
6 MHz
8 /RD CORRECTION AVANCE
Générateur d''impulsion fonction de l''avance
20 GND MASSE 0 Volts
21 P20 Entrée Temp.eau : TE ACTION MASSE = CORRECTION
22 P21 Entrée Temp.eau : TA ACTION MASSE = CORRECTION
23 P22 Entrée Temp.sup : SU ACTION MASSE = CORRECTION
26 IOD ALIMENTATION +5 Volts
27 P10 FENETRE MESURE VITESSE CRENEAU DE 1,7 ms
28 P11 UDAC SIGNE CORRECTION D''AVANCE 1:SIGNE+ / 0:SIGNE -
29 P12 FENETRE MESURE PRESSION CRENEAU DE 0,6 ms
31 P14 SORTIE TE SORTIE INFORMATION - PRESSION TE
32 P15 SORTIE TA SORTIE INFORMATION - PRESSION TA





LE PROGRAMME



La suite bientôt ...
